Smiřice - stavba Tyršova mostu přes Labe
Zpět na hlavní stránku
V archivu smiřického jezu je uložena složka:Podnikatelství staveb Kahml & Novák v Hradci Králové
Okresní silniční most I. tř. přes Labe ve Smiřicích ř. km. 171.500
Složka plánů obsahuje 12 položek
Na každé složce je razítko ,,Řiditelství pro stavbu vodních cest v Praze". Praha - Smíchov, dne 20. února 1930.
Rukou připsáno: ,,Schvaluje: Ministerstvo veřejných prací k. č. 2109 - 1930. V Praze, dne 31.1.1930. Za ministra: Šiška v. r."
Děkuji pí. Reichové a p. Millerovi za půjčení.

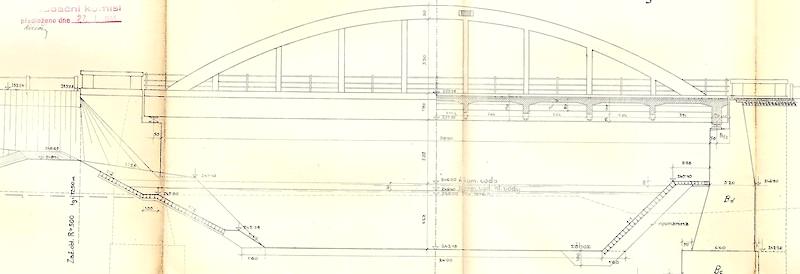

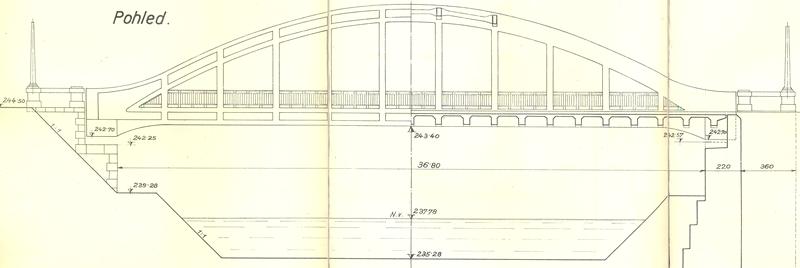

Budoucí Tyršův most ve Smiřicích.
Z oddílu Statický výpočet vybírám:
Projektovaný most bude postaven při příležitosti úpravy řeky Labe, náhradou za nynější nevyhovující okresní železný most nad jezem a klenutý most u zámeckého sadu, který jest majetkem velkostatku.
Navrhovaný most má pouze jediné pole o světlosti mezi líci pilířů 36,8 m.
Konstrukce mostu pozůstává z dvoukloubových oblouků se zavěšenou mostovkou.
Světlá šířka mostní dráhy činí 7,40 m, z čehož připadá na vozovku 5,40 m, na protivodní chodník 0,80 m a povodní 1,20 m.
Pro stálé zatížení počítá se s následujícími měrnými vahami:
Beton dusaný … 2,2 t/m3
beton železový … 2,4 t/m3
asfaltová isolace … 1,5 t/m3
cementová omítka … 2,0 t/m3
dlažba žulová … 2,6 t/m3
násyp, písek … 1,6 t/m3
Pro zatížení nahodilé uvažuje se:
Strojní oračka v celkové váze 22 tun.
Strojní válec v celkové váze 18 tun.
Dvě řady vedle sebe nákladních automobilů o váze 10 t s přívěsnými vozy o váze 8 t.
Motorový nákladní vlak o váze 16 t s přívěsnými vozy o váze á 10 t.
Rovnoměrné zatížení 0,500 t/m2.
Při zatížení strojní oračkou, nebo motorovým nákladním vlakem, připouští se dovolené namáhání o 20 procent vyšší.
Pro konstrukci mostu uvažuje se beton o krychlové pevnosti v tlaku 300 kg/cm2 po 6ti týdenním tvrdnutí.
Projektovaný most bude postaven při příležitosti úpravy řeky Labe, náhradou za nynější nevyhovující okresní železný most nad jezem a klenutý most u zámeckého sadu, který jest majetkem velkostatku.
Navrhovaný most má pouze jediné pole o světlosti mezi líci pilířů 36,8 m.
Konstrukce mostu pozůstává z dvoukloubových oblouků se zavěšenou mostovkou.
Světlá šířka mostní dráhy činí 7,40 m, z čehož připadá na vozovku 5,40 m, na protivodní chodník 0,80 m a povodní 1,20 m.
Pro stálé zatížení počítá se s následujícími měrnými vahami:
Beton dusaný … 2,2 t/m3
beton železový … 2,4 t/m3
asfaltová isolace … 1,5 t/m3
cementová omítka … 2,0 t/m3
dlažba žulová … 2,6 t/m3
násyp, písek … 1,6 t/m3
Pro zatížení nahodilé uvažuje se:
Strojní oračka v celkové váze 22 tun.
Strojní válec v celkové váze 18 tun.
Dvě řady vedle sebe nákladních automobilů o váze 10 t s přívěsnými vozy o váze 8 t.
Motorový nákladní vlak o váze 16 t s přívěsnými vozy o váze á 10 t.
Rovnoměrné zatížení 0,500 t/m2.
Při zatížení strojní oračkou, nebo motorovým nákladním vlakem, připouští se dovolené namáhání o 20 procent vyšší.
Pro konstrukci mostu uvažuje se beton o krychlové pevnosti v tlaku 300 kg/cm2 po 6ti týdenním tvrdnutí.

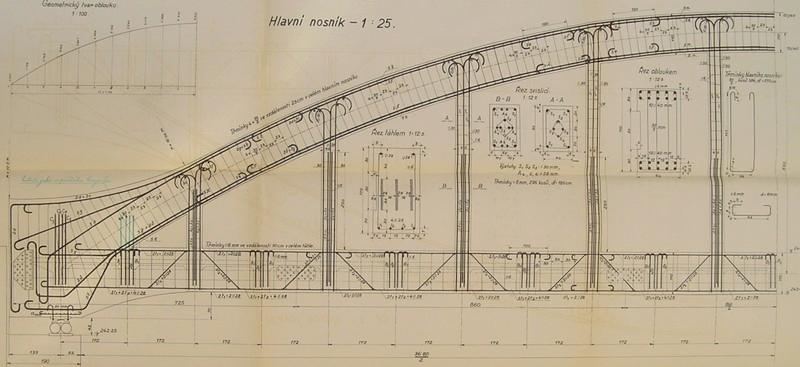

Konstrukce hlavního nosníku. železná táhla mají průměr 28 a 30 mm.

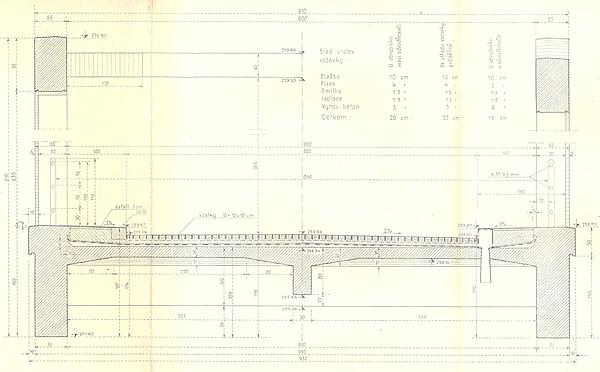

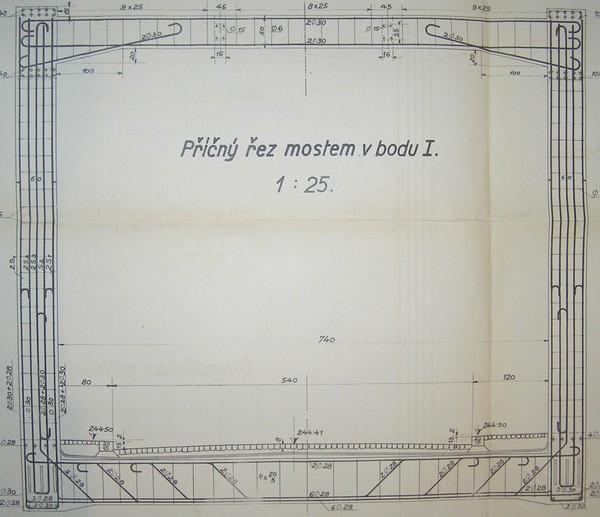

Příčný řez mostem.

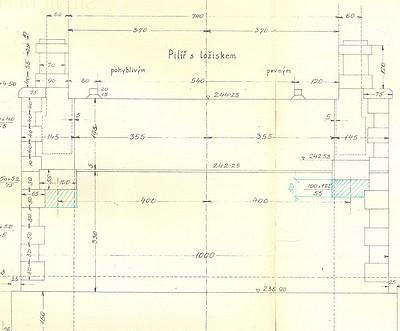

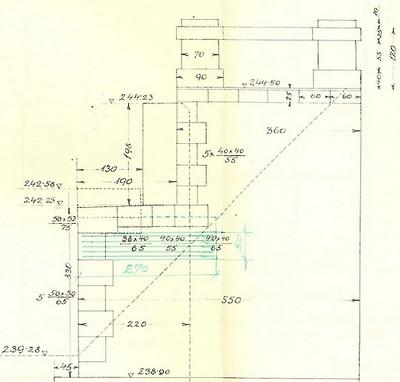

Pilíře mostu.
Železobetonový most přes Labe v Černožicích n. L.
Na všech plánech této složky je podepsaný Ing. Jan Blažek Praha, listopad 1939,Razítka na plánech: Ingstav n.p. Praha, provoz 03 Hradec Králové. Kolaudační komisi předloženo dne 27.1.1955
Podle výkazu je celková váha ocelové výztuže nosné konstrukce mostu 55 388,23 kg.
Most stojí asi 2 km od smiřického mostu, proti proudu Labe.
Most v Černožicích.
Příčný řez mostem.
