Odvodňovací příkop Černožice - Smiřice

Zpět na hlavní stránku

Děkuji p. Millerovi za půjčení materiálů z archivu jezu.



voda

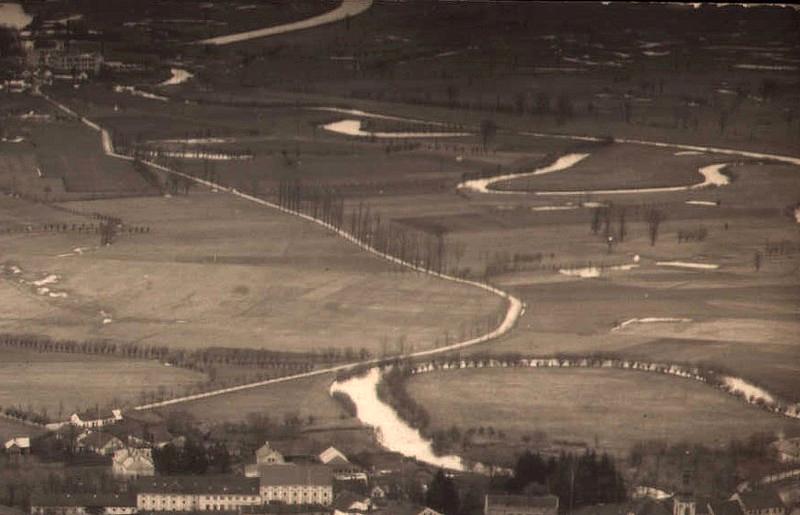

Popisovaný prostor před úpravou (asi rok 1932).
Vpravo Labe, uprostřed cesta do Černožic. Budovy dole patří smiřickému mlýnu. Foto od p. Zdeňka Vorla.

voda

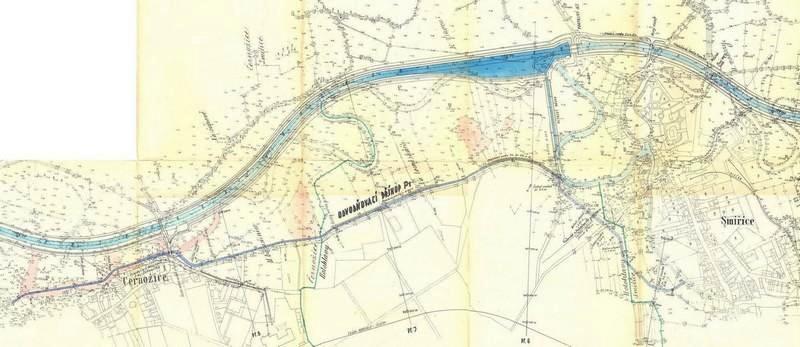

Celý plán odvodňovacího příkopu P1 z Černožic do Smiřic z roku 1940.
Nad Černožicemi za Labem je místo Na šupavě, nad smiř. jezem nápis K Vlkovu, dále vpravo Malá louka
u vtoku Smržovského potoka je pojmenování U vobory. Polokruh dole uprostřed značí železniční trať Jaroměř - Hr. Králové.
Zelené čáry značí hranice území Černožice - Holohlavy - Smiřice.

voda

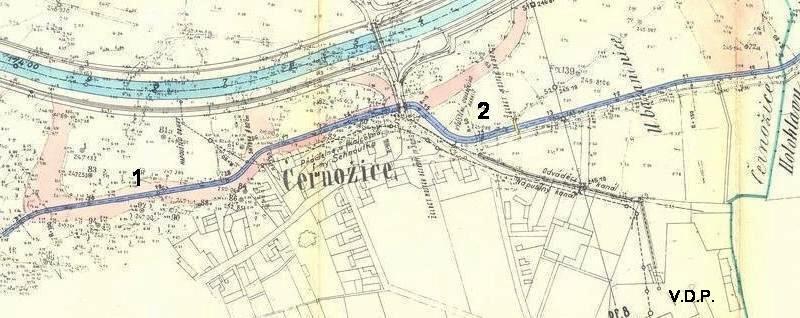

K firmě V.D.P. vede Nápustný kanál a Odváděcí kanál. Vpravo je nápis U bažantnice.
Růžově je vyznačený starý tok Labe.

voda

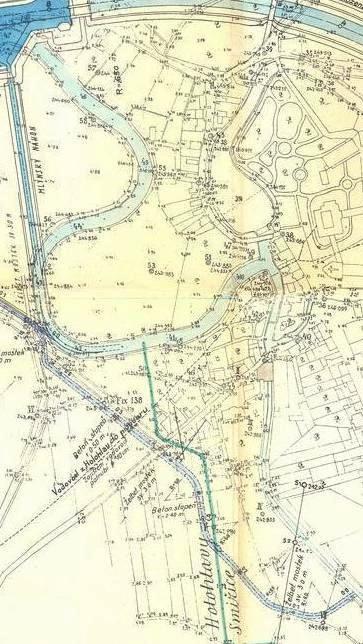

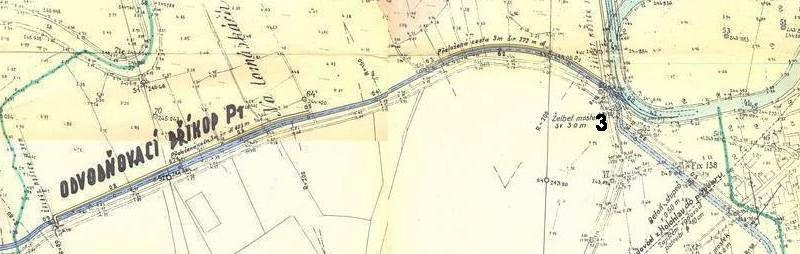

Nápis nad P1 - Na tomáškách. Vpravo vede šikmo vodovod z Holohlav do bývalého smiřického pivovaru v zámku.
Na mapě dole vede od jezu šikmo dolů Mlýnský náhon. Světle modrý je starý tok Labe. Na oválu je dnes malý stadion.

voda

Průvodní zpráva a nástin stavebního programu na stavbu odvodňovacího příkopu P/1 km 0,00 – 2,130 na pravém břehu Labe v trati: Smiřice – Černožice

  Předloženo ke schválení ministerstvu veřejných prací ze dne 11.3.1940.
  Odvodňovací příkop má za účel jednak umožniti a urychliti svádění povrchových vod ze zátopného území mezi tělesem dráhy Josefov – Pardubice, jakož i odpadních vod z továren V.D.P. a firmy Sehnoutka v Černožicích a odpadních vod melioračního družstva pro Smiřice a okolí, do horní části mlýnského náhonu před Smiřicemi, a jednak zabrániti vzedmutí hladiny spodní vody do vrstvy vegetační vyšším vzdutím vody v Labi novým jezem ve Smiřicích.
  Uvažovaná část odvodňovacího příkopu P/1 jest 2,130 m dlouhá, počíná za Černožicemi ve starém řečišti labském, kde přijímá do sebe odpadní vody melioračního družstva pro Smiřice a okolí, prochází zasypávkou starého řečiště, podchází želbetonovým propustkem pod silniční rampou mostu přes Labe v Černožicích, přijímá do sebe odpadní vody z továren v Černožicích a vede po levé straně okresní silnice Černožice – Smiřice a vyúsťuje do mlýnského náhonu (Staré Labe) před Smiřicemi.
  Příčný profil odvodňovacího příkopu P/1 v celé délce má šířku dna 1,5 m a sklon svahu 1:2. Dno a pata svahu v šířce 1.00 m se odláždí a zbytek svahu se odrnuje. Z objektů provedou se na příkopě P/1 – 3 železobetonové mostky 3.00 m světlosti a to v km 0.041, 0.892, 1.350, a v příjezdové rampě silničního mostu přes Labe v Černožicích želbetonový propustek světlosti 3.00 m. Kromě toho provede se přeložení polních cest v šířce 3.00 podél okresní silnice Černožice – Smiřice v celkové délce as 700 m.
  Vyhloubeného materiálu se použije v prvé řadě k vytvoření koryta příkopu a přebytečný materiál rozveze se do skládek na rozvoznou vzdálenost až 1 000 m.
  Přebytečným materiálem z tratě km 0.00 – 0.900 v množství as 9 000 m3 zvýší se nízké polohy v místě „Na Tomáškách“, nedaleko okresní silnice s rozvoznou vzdáleností až 800 m.
  Z další tratě příkopu km 0.900 – 2.130 se vyhloubeným materiálem v množství as 13 000 m3 vyrovnají nízké polohy luční a okresní silnice v místě „U Bažantnice“ při rozvozné vzdálenosti až 1 000 m.
  V tom případě nebude-li zrušen provoz mlýna ve Smiřicích není možno provésti vyústění příkopu P/1 do horní části mlýnského náhonu, nalézajícího se 1.20 m pod hladinou vody v náhonu, neboť voda v náhonu jest nadržována jízkem mlýna ve Smiřicích na kotu 243.30 a zaplavovala by příkop P/1 na délku 1 km od jeho vyústění a proto bude eventuálně nutno provésti prodloužení příkopu P/1 v délce 700 a zaústiti příkop do spodní části náhonu pod mlýnem ve Smiřicích.
  Uvažovaná část prodloužení odvodňovacího příkopu jest 700 m dlouhá, počíná u projektovaného vyústění příkopu do horního mlýnského náhonu, vede po pravé straně okresní silnice Černožice – Smiřice a podél katastrální hranice Holohlavy – Smiřice a zaúsťuje do spodní části mlýnského náhonu asi 350 m pod smiřickým mlýnem.
  Příčný profil prodlouženého příkopu P/1 v celé délce má šířku dna 1,5 m a sklon svahu 1:2. Dno a pata svahu v šířce 1.00 m se odláždí a zbytek svahu se odrnuje. Z objektů provedou se 3 želbetonové mostky světlosti 3.000 m v km 0.118, 0.420, 0.640, dva stupně ve dně příkopu z betonu prostého vodao výšce 0.40 m a 0.50 m v km 0.319 a 0.500 a posléze podvedení a zajištění vodovodního potrubí profilu 10 cm z pivovaru v Holohlavech (?, z Holohlav do smiřického pivovaru – pozn. P.)
  S výkopem a opevňováním svahu odvodňovacího příkopu se bude postupovati proti vodě, aby bylo získáno potřebné odvodnění pracoviště. Postupně s hloubením příkopu nutno současně vybudovati potřebné objekty, které budou při stavbě nahrazeny objekty z dusaného betonu.


voda voda

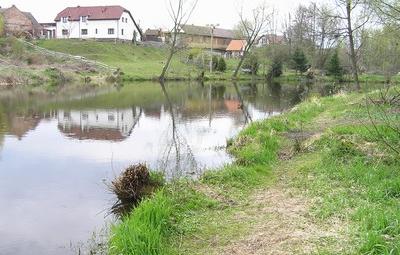

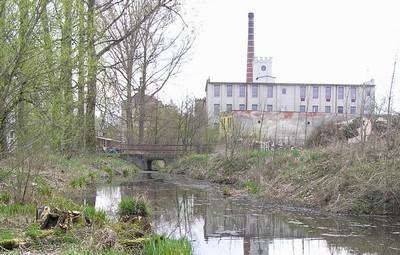

Starý tok Labe. Na plánu nahoře foceno u č.1 směrem vlevo 17.4.2008. Z rybníku vlevo vytéká voda pod most do (v článku zmiňované) bývalé přádelny a tkalcovny Sehnoutka. Na plánu nahoře foceno u č.1 směrem vpravo.
voda voda

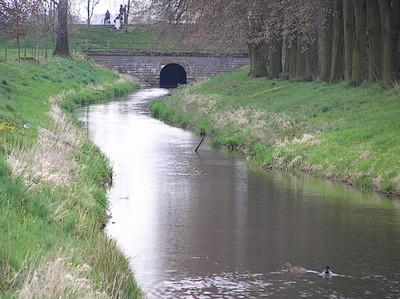

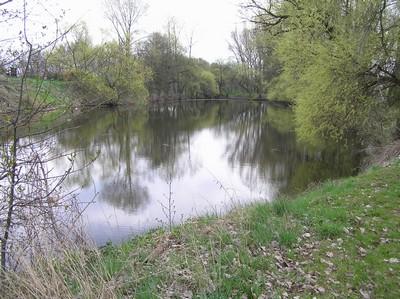

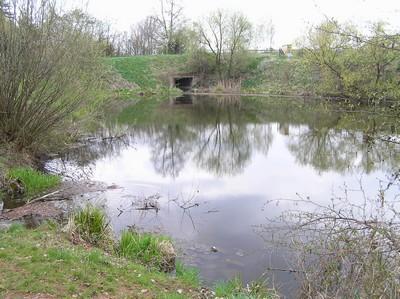

Propustek pod nájezdem na most v Černožicích. Na plánu nahoře foceno u č.2 směrem vlevo. Staré rameno Labe. Na plánu nahoře foceno u č.2 směrem vpravo.
voda voda

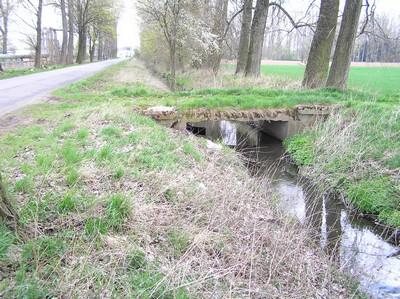

Takovýchto mostků je přes kanál pět a jeden nový železný. Dříve zde byl opravdu kanál, ale bohužel otevřený. Z firem sem přicházely silné kaly, bahno bylo úplně černé, zapáchající a ve vodě plavaly kusy odpadu. Později bylo bahno vybagrováno. Dnes je v továrnách jiná výroba. Mlýnský náhon, za valem protéká Labe.
voda voda

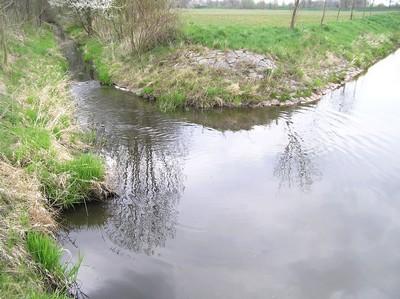

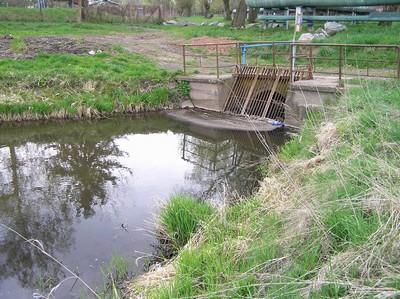

Soutok odvodňovacího příkopu a Mlýnského náhonu Přímo u soutoku se voda dostává pod zem.
Na mapě toto místo má č. 3.


voda

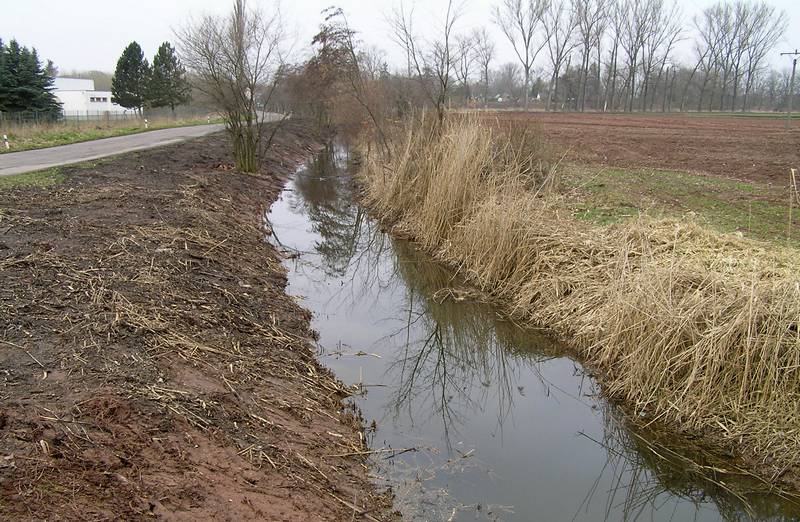

Staré stromy na levé straně byly pokáceny a tok vyčištěn. Pohled od Černožic. 29.2.2024

voda

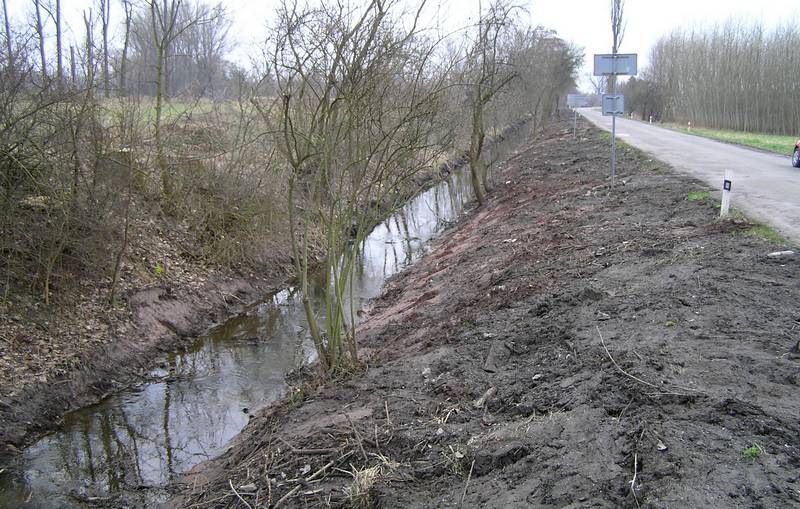

Pohled od Smiřic. 29.2.2024
